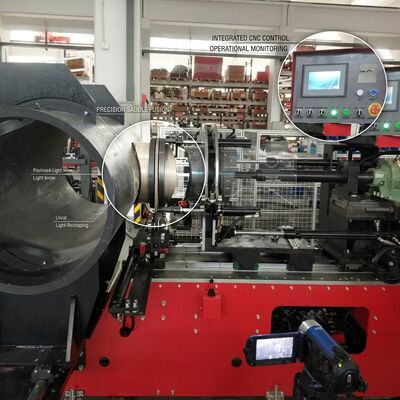

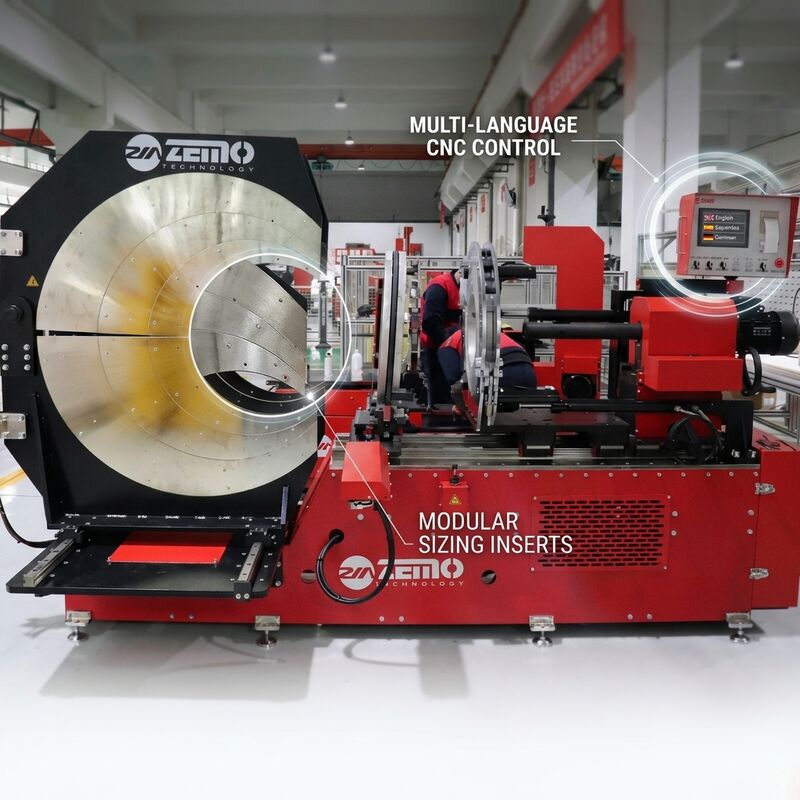

Μηχανή Κατασκευής Σέλας CNC 1600MM Αυτόματη Σέλας Διακλάδωσης 380V Διπλής Θέσης CE

Σχεδιασμένο για έργα υποδομής αγωγών μεγάλης κλίμακας, το CNC 1600MM Saddle Fitting Fabrication Machine αντιπροσωπεύει το ανώτερο επίπεδο της αυτόματης κατασκευής συνδέσεων κλάδων.Το σύστημα CNC με ισχύ 380V χειρίζεται κυριότερες διαμέτρους σωλήνων από 800MM έως 1600MM, καθιστώντας την την κατάλληλη λύση για τα μεγάλα δίκτυα μεταφοράς νερού, τις κεφαλές διανομής αερίου μεγάλης διαμέτρου και τα βιομηχανικά συστήματα ψύξης.

Το μηχάνημα αξιοποιεί ένα σύστημα ελέγχου PLC βιομηχανικής κλάσης της Siemens με οθόνη αφής 10 ιντσών σε χρώμα, προσφέροντας διεπαφή χειριστή με πολλές γλώσσες και διαχείριση παραμέτρων σύντηξης με βάση τη συνταγή.Κάθε μέγεθος σωλήνα και συνδυασμός υλικών μπορεί να αποθηκευτεί ως προκαθορισμένη συνταγή, μειώνοντας τον χρόνο εγκατάστασης και εξαλείφοντας τα σφάλματα εισαγωγής παραμέτρων στις αλλαγές βάρδιων.

Σχεδιασμένο για περιβάλλον εργαστηρίου υψηλής απόδοσης,το μοντέλο SHM1600-BR διαθέτει δίδυμους υδραυλικούς σταθμούς συμπίεσης που επιτρέπουν στους χειριστές να φορτώνουν και να εκφορτώνουν σωλήνες σε μια πλευρά, ενώ η άλλη πλευρά ολοκληρώνει τον κύκλο σύντηξης, διπλασιάζοντας αποτελεσματικά την ημερήσια παραγωγική ικανότητα σε σύγκριση με τις μηχανές ενός σταθμού.Το βαρύ σχήμα συγκολλημένου χάλυβα με ενισχυμένες πλάκες γκαζέ διατηρεί τη δομική ακαμψία ακόμη και όταν χειρίζεται σωλήνες HDPE 1600MM που ζυγίζουν αρκετές εκατοντάδες κιλά.

1. Siemens PLC με HMI 10 ιντσών:Σύστημα ελέγχου βιομηχανικής κλάσης με υποστήριξη πολλών γλωσσών, διαχείριση συνταγών για 50+ συνδυασμούς σωλήνων/υλικών και απεικόνιση διαδικασίας σε πραγματικό χρόνο των παραμέτρων θερμοκρασίας, πίεσης και χρόνου
2. Αρχιτεκτονική παραγωγής δίδυμων σταθμών:Δύο ανεξάρτητοι σταθμοί συμπίεσης και σύντηξης επιτρέπουν συνεχή ροή εργασίας παραγωγής, φόρτωση και εκφόρτωση από τη μία πλευρά ενώ η σύντηξη τρέχει από την άλλη, μεγιστοποιώντας την απόδοση στο εργαστήριο
3. Πιστοποιημένο CE και ISO 21307:Πλήρης συμμόρφωση με τα ευρωπαϊκά πρότυπα ασφάλειας και συγκόλλησης, με τη στήριξη ανεξάρτητων δοκιμών από τρίτους και ολοκληρωμένης τεχνικής τεκμηρίωσης για τις υποβολές προσφορών έργων
4. Υδραυλικό σύστημα υψηλής ισχύος 380V:380V τριστάσης τροφοδοτεί μια υδραυλική μονάδα 3KW που παράγει δύναμη συμπίεσης έως 10MPa, με αναλογικές βαλβίδες Bosch Rexroth γερμανικής προέλευσης για ακρίβεια τοποθέτησης κάτω του χιλιοστίου
5. Συστήματα αυτοματοποιημένης συγκέντρωσης της σέλας:Μέτρηση με λέιζερ και εξυπηρετημένη ευθυγράμμιση τοποθετούνται αυτόματα το ιπτάμενο σέλο στο στέμμα του σωλήνα εντός ανοχής 0,5 mm, εξαλείφοντας τα σφάλματα χειροκίνητης μέτρησης σε σωλήνες μεγάλης διαμέτρου
6. Συμπληρωματικές συσκευές για την επεξεργασία σωλήνωνΔύο ηλεκτρικές ανελκυστήρες χωρητικότητας 500KG με χειροκίνητο έλεγχο κρεμαστή απλοποιούν την φόρτωση και τοποθέτηση βαρέων σωλήνων 800-1600MM, μειώνοντας την εξάρτηση από το γερανό και την κόπωση του χειριστή
7. Προηγμένη διαχείριση δεδομένων συγκόλλησης:Η ενσωματωμένη μνήμη αποθηκεύει 5.000 αρχεία σύντηξης με δυνατότητα εξαγωγής μέσω USB και Ethernet για ενσωμάτωση σε συστήματα διαχείρισης ποιότητας έργων

Η SHM1600-BR έχει σχεδιαστεί για έργα υποδομής μεγάλης κλίμακας που απαιτούν κατασκευή σέλας κλάδου μεγάλου όγκου σε αγωγούς HDPE μεγάλου διαμέτρου.Οι κύριες εφαρμογές περιλαμβάνουν τις αστικές γραμμές μεταφοράς νερού, δίκτυα διανομής φυσικού αερίου μεγάλου διαμέτρου, συστήματα κυκλοφορίας νερού στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας, κεφαλές εισόδου και εξόδου στα εργοστάσια αφαλάτωσης και αγωγούς μεταφοράς απορρυπαντικών αποβλήτων.Η αρχιτεκτονική των δύο σταθμών το καθιστά ιδιαίτερα κατάλληλο για ειδικά εργαστήρια κατασκευής που εξυπηρετούν πολλαπλά ταυτόχρονα έργα.

Λόγω του μεγέθους και του βάρους του, το SHM1600-BR παραδίδεται σε ενισχυμένο ξύλινο κιβώτιο με σκελετό από χάλυβα με εσωτερικές στερεώσεις αμβλύνσεως δονήσεων για το κιβώτιο PLC και τα υδραυλικά εξαρτήματα.Όλες οι εκτεθειμένες μεταλλικές επιφάνειες υποβάλλονται σε επεξεργασία με λάδι αντι-βρωζίνης πριν από τη συσκευασίαΟι δοκιμές αποδοχής εργοστασίου πριν από την αποστολή καλύπτουν μια πλήρη περίοδο παραγωγής σε σωλήνα HDPE 1600MM με τοποθέτηση σέλας κλαδί.Υποστήριξη στην εγκατάσταση (προαιρετική), και τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής μέσω τηλεδιάγνωσης.
